CNC Ispilu Txinga Makina
Parametroen taula
Gaitasun-parametroen taula
| Elementua | Unitatea | Balioa |
| Mahaiaren tamaina (Luzea × Zabalera) | mm | 700×400 |
| Prozesatzeko likido-tangaren barne-dimentsioa (Luzea × Zabalera × Altuera) | mm | 1150×660×435 |
| Likido mailaren doikuntza-tartea | mm | 110–300 |
| Likido-tangaren gehienezko edukiera prozesatzeko | l | 235 |
| X, Y, Z ardatzeko bidaia | mm | 450×350×300 |
| Elektrodoaren gehienezko pisua | kg | 50 |
| Lan-piezaren gehienezko tamaina | mm | 900×600×300 |
| Laneko piezaren gehienezko pisua | kg | 400 |
| Lan-mahaiaren eta elektrodo-buruaren arteko gutxieneko eta gehieneko distantzia | mm | 330–600 |
| Kokapenaren zehaztasuna (JIS estandarra) | μm | 5 μm/100 mm |
| Errepikatutako Kokapenaren Zehaztasuna (JIS Araua) | μm | 2 μm |
| Makina-erremintaren neurri orokorrak (luzera × zabalera × altuera) | mm | 1400×1600×2340 |
| Makinaren pisua gutxi gorabehera (Luzera × Zabalera × Altuera) | kg | 2350 |
| Eskemaren neurria (Luzera × Zabalera × Altuera) | mm | 1560×1450×2300 |
| Urtegiaren bolumena | l | 600 |
| Mekanizazio-fluidoaren iragazketa-metodoa | A | Trukagarria den paper-nukleo iragazkia |
| Mekanizazio-korronte maximoa | kW | 50 |
| Sarrerako potentzia osoa | kW | 9 |
| Sarrerako tentsioa | V | 380V |
| Gainazalaren zimurtasun optimoa (Ra) | μm | 0,1 μm |
| Elektrodo galera minimoa | - | % 0,10 |
| Prozesu Estandarra | Kobrea / altzairua, mikrokobrea / altzairua, grafitoa / altzairua, altzairu wolframioa / altzairua, mikrokobrea wolframioa / altzairua, altzairua / altzairua, kobrea wolframioa / aleazio gogorra, kobrea / aluminioa, grafitoa / beroarekiko erresistentea den aleazioa, grafitoa / titanioa, kobrea / kobrea | |
| Interpolazio metodoa | Lerro zuzena, arkua, espirala, banbuzko pistola | |
| Hainbat kalte-ordain | Urrats-errorearen konpentsazioa eta hutsuneen konpentsazioa ardatz bakoitzerako egiten dira | |
| Kontrol ardatzen gehienezko kopurua | Hiru ardatzeko hiru lotura (estandarra), lau ardatzeko lau lotura (aukerakoa) | |
| Hainbat ebazpen | μm | 0,41 |
| Gutxieneko unitate eragilea | - | Ukipen-pantaila, U diskoa |
| Sarrera-metodoa | - | RS-232 |
| Bistaratze modua | - | 15 hazbeteko LCDa (TET*LCD) |
| Eskuzko kontrol-kutxa | - | Aurrerapen estandarra (maila anitzeko kommutazioa), A0~A3 laguntzailea |
| Posizio-komando modua | - | Bai absolutua bai inkrementala |

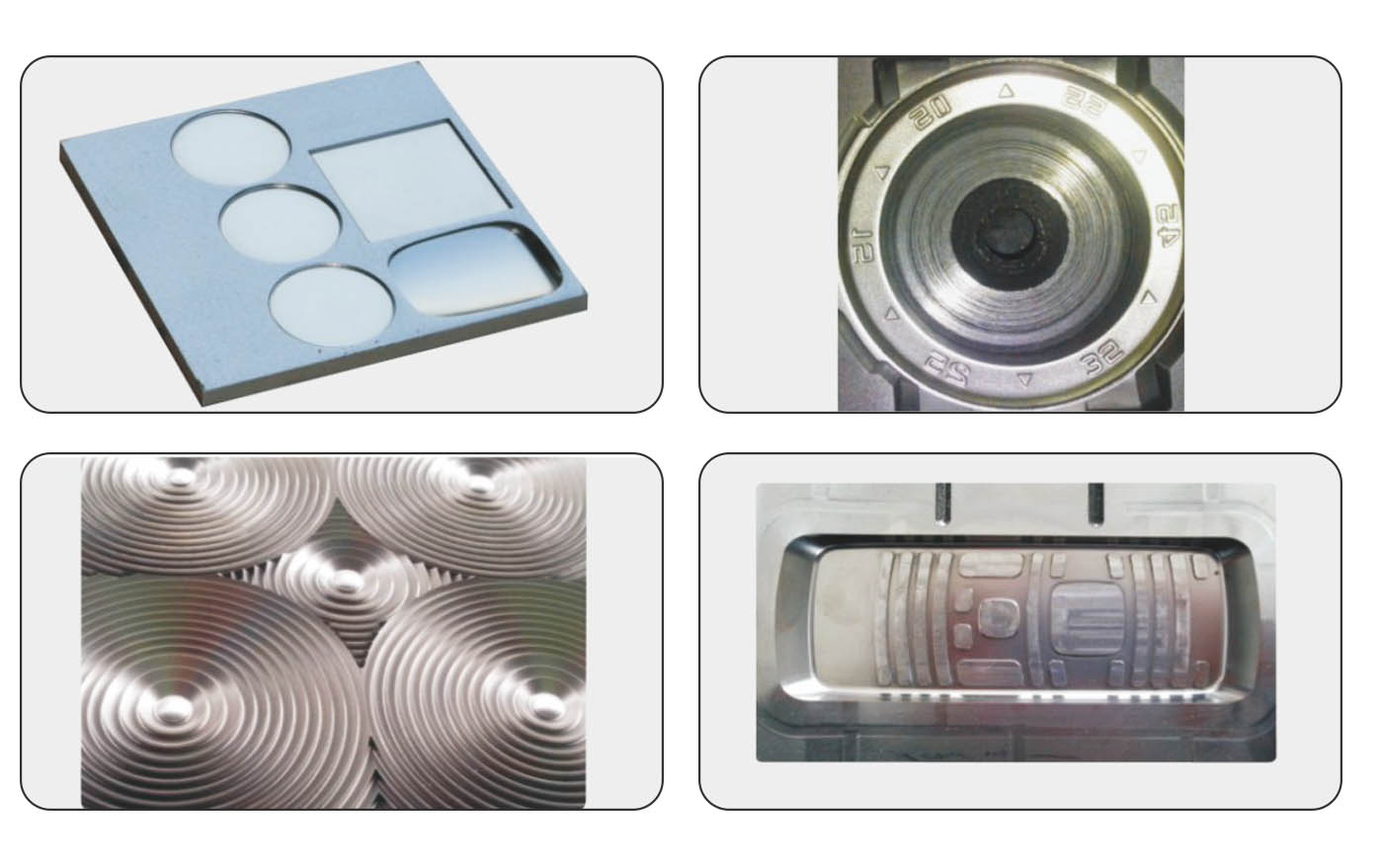

Sarrera adibidea
Prozesatzeko Adibide Integralak (Ispilu Akabera)
| Adibidea | Makina eredua | Materiala | Tamaina | Gainazaleko zimurtasuna | Prozesatzeko Ezaugarriak | Prozesatzeko denbora |
| Ispilu-akabera | A45 | Kobrea – S136 (Inportatua) | 30 x 40 mm (Lagin kurbatua) | Ra ≤ 0,4 μm | Gogortasun handia, distira handia | 5 ordu eta 30 minutu (Lagin kurbatua) |
Erloju-kaxa moldea
| Adibidea | Makina eredua | Materiala | Tamaina | Gainazaleko zimurtasuna | Prozesatzeko Ezaugarriak | Prozesatzeko denbora |
| Erloju-kaxa moldea | A45 | Kobrea – S136 Gogortua | 40 x 40 mm | Ra ≤ 1.6 μm | Ehundura uniformea | 4 ordu |
Bizarra egiteko xafla moldea
| Adibidea | Makina eredua | Materiala | Tamaina | Gainazaleko zimurtasuna | Prozesatzeko Ezaugarriak | Prozesatzeko denbora |
| Bizarra egiteko xafla moldea | A45 | Kobrea – NAK80 | 50 x 50 mm | Ra ≤ 0,4 μm | Gogortasun handia, ehundura uniformea | 7 ordu |
Telefono-zorroen moldea (hauts nahasien prozesamendua)
| Adibidea | Makina eredua | Materiala | Tamaina | Gainazaleko zimurtasuna | Prozesatzeko Ezaugarriak | Prozesatzeko denbora |
| Telefonoaren Kaxa Moldea | A45 | Kobrea – NAK80 | 130 x 60 mm | Ra ≤ 0,6 μm | Gogortasun handia, ehundura uniformea | 8 ordu |
